影响齿轮减速机载荷分布的因素

发布日期:2013-01-17 13:51 点击: 文章来源: http://www.chentachina.com/ 文章作者:网站编辑

分享到:
齿轮减速机的齿轮在传递载荷时会产生热变形,这是由于齿面间高速滚滑产生的摩擦热量,另外齿轮高速旋转摩擦鼓风及轴承摩擦等也产生热量,这些热量有一部本被冷却油循环带走,通过油气空间向外辐射散热,经热平衡后余下热量就留在齿轮体内。使齿轮温度上升,产生变形。对于高速宽斜齿轮减速机,由于温度高且沿齿轮分布不均匀,引起热胀不匀致使螺旋线偏差,因此,即使在装配时齿面接触均匀,但在运转时,载荷沿齿宽的分布仍会不均匀。

由齿轮温度场一些实验指出,对于直齿轮减速机,通常在齿宽中央部委高些,而齿的两端由于散热条件较好,温度相对低些。而斜齿轮减速机最高温度的部位有些偏移,这种现象是由于润滑油从啮合起始一端轴向流动到另一端,热油引起距啮出端侧约1/6的齿宽处温度最高造成的。

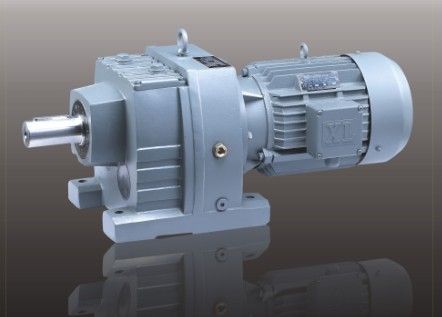

斜齿轮减速机

影响载荷分布的还有齿轮螺旋角误差,齿轮箱体,机架变形,轴承间隙受载荷作用方向引起轴心偏移及齿轮体高速旋转离心力引起径向位移等因素,也应予以考虑。
