锥齿轮减速机的分类

发布日期:2013-01-22 16:32 点击: 文章来源: http://www.chentachina.com/ 文章作者:网站编辑

分享到:
        锥齿轮减速机按齿线的形状可分为直齿、斜齿和曲线齿;曲线齿又分弧齿、长幅外摆线齿(简称摆线齿)和准渐开线齿。斜齿虽然重合度较直齿略大,但对误差十分敏感,因此,逐渐被曲齿代替。用锥滚刀铣齿的准渐开线齿锥齿轮,由于刀具复杂、难于控制齿面接触区等原因,在与弧齿、摆线齿锥齿轮竞争中处于劣势,逐渐被淘汰,我国未曾引进过这类铣齿机。

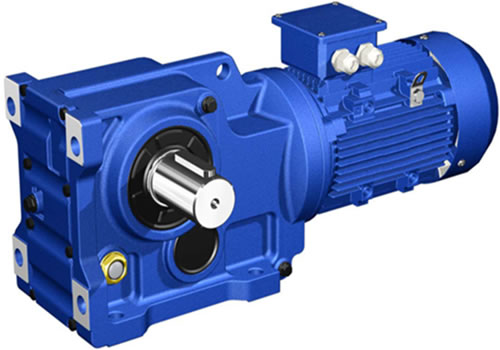

锥齿轮减速机

       摆线齿锥齿轮减速机采用等高齿,沿分度锥母线各点处齿高不变;直齿、斜齿及弧齿锥齿轮减速机采用收缩齿,从齿的大端(外端)沿分度锥母线到齿的小端(内端),齿高逐渐降低。

       直齿锥齿轮减速机轴向力较小、支承系统比较简单;但重合度小、对误差比较敏感,噪声大。一般用于圆周速度v<5m/s的传动,如汽车差速器和重型机械齿轮。

       与直齿和斜齿锥齿轮比较,曲线齿锥齿轮重合度大,齿面接触点相对曲率半径大;齿面接触区易控制;对误差不太敏感。因为承载能力高、传动平稳噪声低。一般用于v>5m/s的传动,如各种车辆、拖拉机和直升飞机的中央传动。
