在齿轮减速机里,最为常见的结构为斜齿轮结构、伞齿轮结构及锥齿轮结构,当然蜗轮减速机里为蜗齿轮结构。而腹板式齿轮结构非常少见,只在部分特殊机型进行使用。在某些大型齿轮传动系统中也会对其进行运用。

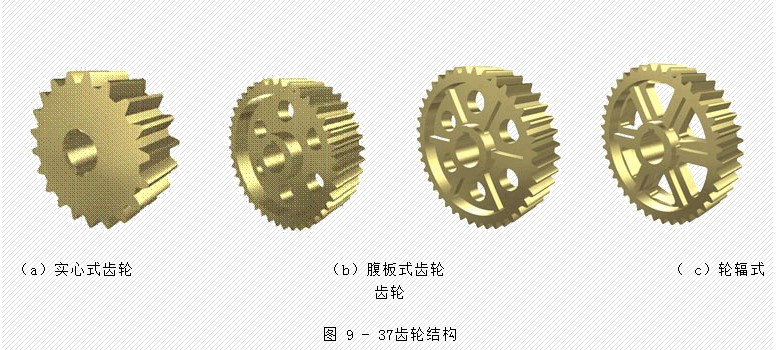

如齿轮顶圆直径da《160mm时,可做成实心结构的齿轮,见图9 -37a。如齿轮顶圆直径da <500mm时,可做成腹板结构的齿轮,如图9-37b所示。腹板上开孔的数目按结构尺寸大刁、及需要而定。齿顶圆直径d a > 300二的铸造圆锥齿轮,可做成带加强肋的腹板式结构,加强肋的厚度C1约等于0.8C,其他结构尺寸与腹板式相同。如图9 -37b所示。当齿顶直径400m < d a < 100mm时,可做成轮辐截面为”十”字形的轮辐式结构的齿轮,如图9一37c所示。实合式齿轮结构尺寸。腹板式齿轮结构尺寸如图9一38所示,轮辐式齿轮结构尺寸如图9-39。为了节约贵重金属,对于尺寸较大的圆柱齿轮,可做成组装齿圈式的结构。齿圈用钢制成,而轮芯则用铸铁或铸钢。 这样你再去查查腹板式齿轮,就知道该怎么看了。图片里第一个是实心,二三都是腹板式,四是轮辐式。之所以要做成那样,是为了在保证强度的情况下减轻重量和节约贵重金属。 |
