产品名称：蜗轮减速机UMF40/70-80/135
产品型号：
产品分类：蜗轮减速机
更新日期：2012-07-23
点击：

全国免费热线：400-0838-618

产品详情

蜗轮减速机UMF40/70-80/135为双段入力中空减速机，在出力方向附有法兰，带有实心入力轴，法兰盘最大为400mm。入力有以下四种方向，入力轴在右，入力轴在左，入力轴在下（法兰在左），入力轴在下（法兰在右）。此减速机重量范围：20--89KG.。在下面的成大减速机详细图纸中，你可以看到下方的成大减速机logo.在选购时请注意认清防伪商标。型号有：40--70.50--80.60--100.70--120.80--135.几种。其它型号出力中空机型有：

UHS单段万向型出力中空轴
UHM单段万向型出力中空轴
UHF双段万向型出力中空轴
UMX双段出力中空，入力，出力附法兰
UHX双段出力中空轴，入力附法兰
UCS单段出力中空大盖具固定孔
UCF双段出力中空具固定孔
UCM出力中空具固定孔，入力附法兰
UCF双段出力中空具固定孔
UCX出力中空具固定孔，入力附法兰成大减速机型号说明
UMS出力中空附法兰入力实心
UMM出力中空附法兰入力附法兰

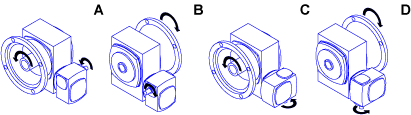

蜗轮减速机UMF40/70-80/135轴向图：

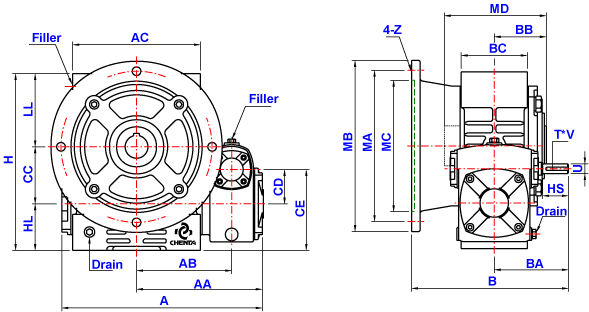

蜗轮减速机UMF40/70-80/135详细图纸：

速比 : 1/100 ～ 1/3600
		Input-Bore
单位：mm		Input-Bore

Size	A	AA	AB	AC	B	BA	BB	BC	CC	CD	CE	H	HL	LL	Z
40/70	279	184	131	154	198	83	65	88	70	40	90	205	50	85	15
50/80	309	184	132	175	212	107	72	97	80	50	110	232	60	92	15
60/100	369	219	161	224	268.5	124	87.5	116	100	60	140	310	80	130	15
70/120	433	258	192	264	285	140	100	136	120	70	165	370	95	155	19
80/135	487	287	211	295	335	160	115	154	135	80	185	425	105	185	19

Size	MB	MA	MC	MD	Input Shaft			Output Bore			Oil	Weight	Rating	Download
Size	MB	MA	MC	MD	HS	U	T * V	S	W	Y	Oil	Weight	Rating	CAD	PDF
40/70	250	215	180	130	25	12	4 * 2.5	30	8	33.5	0.65	20
50/80	250	215	180	144	30	12	4 * 2.5	35	10	38.5	1.05	27
60/100	300	265	230	175	40	15	5 * 3	40	12	43.5	1.7	46
70/120	350	300	250	200	40	18	5 * 3	45	12	48.5	3	77
80/135	400	350	300	230	50	22	7 * 4	60	15	65	4.75	89
