斜齿轮减速机(斜齿+伞齿形)伞形齿轮精度

发布日期:2013-01-17 16:21 点击: 文章来源: 减速机技术员 文章作者:减速机技术员

分享到:
  斜齿轮减速机(斜齿+伞齿形)伞形齿轮精度:
  成大减速机伞齿轮系列减速机主要以K系列减速机为主,此系列减速机属于:斜齿+伞齿轮减速机,也就是齿轮结构为斜齿+伞齿轮结构,很多时候用户对这一减速机齿轮精度并不是很了解,当然其它型号减速机与斜齿+伞齿系列减速机有一定的差异。
  斜齿轮减速机伞形齿轮精度,在成大斜齿轮减速机内部标准中有明确的规定.在这里,我们按照标准的顺序加以说明.
  斜齿轮减速机齿轮的精度等级由0-8分为9个等级.
  齿轮的容许偏差,规定了以下四个项目:
    (1)单齿距偏差
    (2)相邻齿距偏差
    (3)齿距累积偏差
    (4)径向跳动
  以卜容许偏差的定义,基本卜与正齿轮及斜齿齿轮的精度中的定义相同.
①单齿距偏差
  在中点分度圆上,相邻两齿的实际齿距与公称齿距之差.
②相邻齿距偏差
在中点分度圆上的两相邻齿距差的绝对值.
③齿距累积偏差
在中点分度圆上。任意两齿之间实际的齿距之和与公称齿距之和的差。
④径向跳动
测头在齿槽内于齿面中部分度圆附近双面接触时,沿分锥法向的最大变动量.
  齿轮的容许偏差以外,伞形齿轮轮坏的尺寸及角度公差,跳动公差等,分以下八个项目作了规定,在这里不再做详细的说明.
①齿轮坯外径及轮冠距的公差
②齿轮轮坯顶锥角的公差
③齿轮轮坯圆锥母线跳动公差
④齿轮轮坯基准端面跳动公差
⑤齿轮轮坯基准端面的翘曲测定用测隙规的尺寸
⑥齿轮轮坯轴跳动公差
⑦齿轮轮坯内孔径尺寸公差
⑧齿接触.
  其中最重要的是第8项的齿接触.  因为斜齿轮减速机齿轮的其他精度再高,齿接触不良的伞形齿轮,不可能充分地发挥其性能.

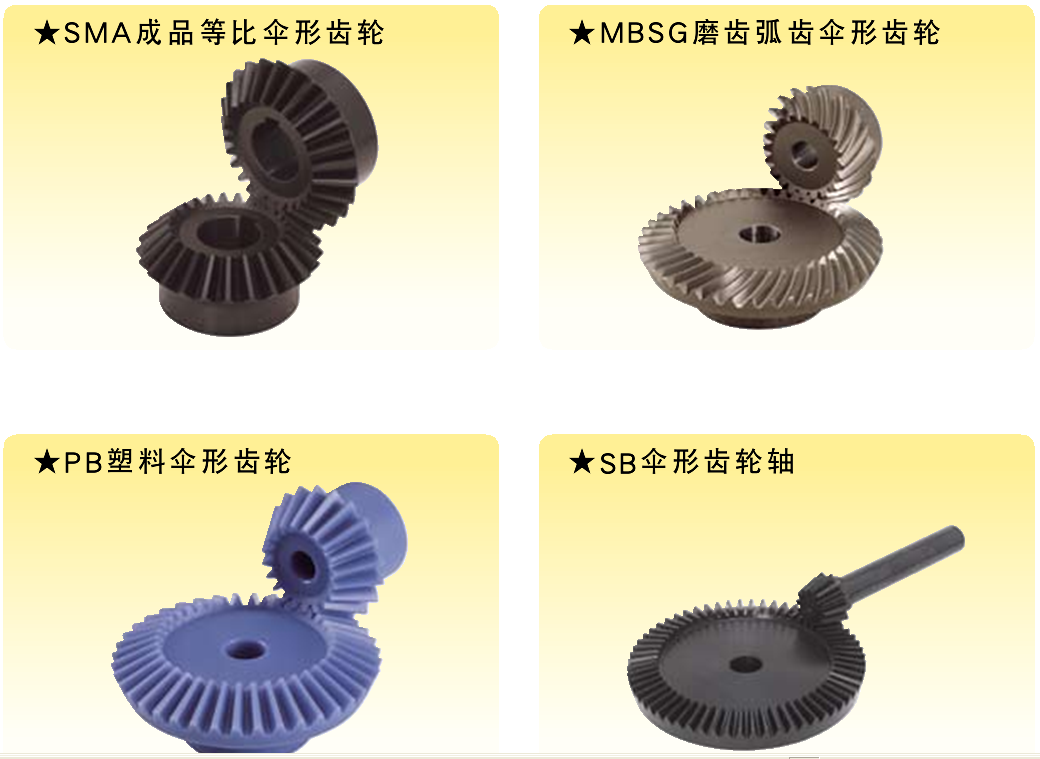

以下为齿轮减速机常见齿轮类型图:(等比伞形齿轮,磨齿弧齿伞形齿轮,等。)
齿轮减速机常见齿轮类型图
