每种产品的设计都需要遵循一定的设计原则及顺序，如：蜗轮减速机箱体的设计，我们就需要把蜗轮减速机的箱体设计放到最后，只有这样，我们才能保证我们设计的箱体能完美的容下蜗轮减速机的内部传动零件，在这之前需要对内部传动零件进行设计和计算，再根据根据蜗轮减速机齿轮大小、传动轴的扭力大小等数据计算出箱体的大小、尺寸等数据。我们就来看一下如何在蜗轮减速机基础上完成蜗轮减速机箱体的设计。

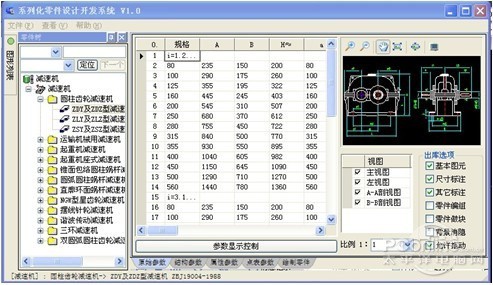

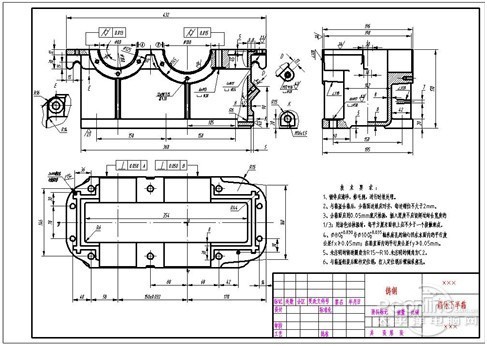

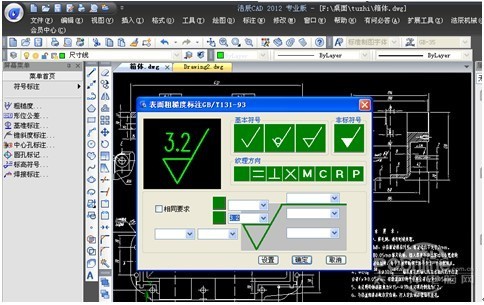

一：蜗轮减速机传动方案的拟定 我们可以以原理简图的形式将传动方案表达出来，然后按照需求编写工作拉力、工作速度、卷筒直径等数据。然后，我们可以加入工作条件、技术条件等设计要求。 二：蜗轮减速机需要按照实际设计需要进行相应的计算和一些零件的选择，大致可分为电动机的选择（需决定电动机类型、电动机功率、电动机转速），计算总传动比及分配各级的传动比，计算运动参数及动力参数，计算传动零件的设计，计算齿轮传动的设计等。 为了方便设计师设计，部分CAD制图软件在图库中预置了蜗轮减速机的标准件图库，可供我们直接调用（如图1）。  然后，我们就可以正式开始减速器箱体的设计了。 一般的箱体设计为铸铁形式，包含的元素分为底座和上盖。我们以复杂的上盖为例，里面细分包括了主体、轴承座、螺丝固定孔等，一般以三个视图加局部视图的形式进行表达。 主体绘制完成之后，我们就可以进行标注了。除基本的尺寸标注外，还包括了一些形位公差标注、粗糙度、基准标注、螺纹标注。在标注方面，浩辰CAD机械软件还提供了智能标注、以及粗糙度、形位公差、基准、焊接符号等直接标注（如图2）。  图3：  最后剩下的工作就是把详细的技术要求放到明细表及标题栏进入填写了。当然每一项制图过程到最后都是需要进行必要的检查的。蜗轮减速机箱体设计箱体设计制图也不例外，我们需要检查审核每一个细节是否有遗漏，并对错误或者不当之处进行必要的修改。 |
