  • 产品名称：蜗轮减速机CHS 50～135
  • 产品型号：CHS
  • 产品分类：蜗轮减速机
  • 更新日期：2012-06-21
  • 点 击：
查看齿轮减速机买前需知 点击这里给我发送消息
分享到：
全国免费热线：400-0838-618

产品详情




速比： 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

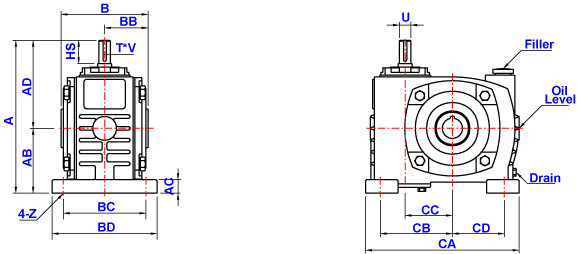

Input-Bore
单位：mm
Size A AB AC AD B BB BC BD CA CB CC CD Z
50 177 70 15 107 110 55 100 125 161 77 50 53 11
60 214 90 20 124 117 58.5 105 136 205 98 60 67 11
70 250 110 20 140 130 65 120 155 196 100 70 55 15
80 265 105 20 160 144 72 125 160 264 125 80 90 15
100 327 135 25 192 175 87.5 170 205 320 157 100 115 15
120 385 155 30 230 200 100 180 230 352 170 120 120 18
135 520 170 30 350 230 115 200 250 390 200 135 130 18
Size   Input Shaft   Output Bore Oil Weight Rating Download
HS U T * V S W Y CAD PDF
50 30 12 4*2.5 20 5 22.3 0.3 7
60 40 15 5*3.0 25 7 28 0.5 11
70 40 18 5*3.0 30 8 33.3 1 14
80 50 22 7*4.0 35 10 38.5 1.2 19
100 50 25 7*4.0 40 12 43.5 2.8 36
120 65 30 7*4.0 45 12 48.5 4 53
135 75 35 10*4.5 60 15 65 5.5 65
