速比：1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

单位：mm

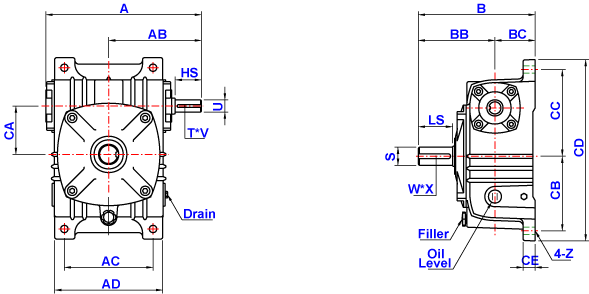

Size	A	AB	AC	AD	B	BB	BC	CA	CB	CC	CD	CE	Z
40	140	83	70	95	120	78	42	40	65	85	180	14	9
50	179	107	90	118	145	95	50	50	93	102	220	18	11
60	201	124	100	126	165	110	55	60	105	120	260	20	11
70	235	140	120	156	195	130	65	70	120	135	295	20	15
80	265	160	140	176	213	140	73	80	130	150	320	20	15
100	328	192	190	226	260	170	90	100	155	180	375	30	15
120	389	230	220	268	290	190	100	120	185	215	450	30	18
135	430	260	260	295	320	210	110	135	210	235	495	35	18
155	479	286	290	336	382	242	140	155	145	265	456	30	20
175	515	308	320	376	398	248	150	175	167	293	516	35	20

Size	Input Shaft			Output Shaft			Oil	Weight	Rating	Download
	HS	U	T * V	LS	S	W * X				CAD	PDF
40	25	12	4 * 2.5	35	16	5 * 3	0.2	4.1
50	30	12	4 * 2.5	40	17	5 * 3	0.4	6.5
60	40	15	5 * 3	50	22	7 * 4	0.6	9
70	40	18	5 * 3	60	28	7 * 4	1.1	13
80	50	22	7 * 4	65	32	10 * 4.5	1.5	18
100	50	25	7 * 4	75	38	10 * 4.5	3	42
120	65	30	7 * 4	85	45	12 * 4.5	5	66
135	75	35	10 * 4.5	95	55	15 * 5	7.5	90
155	85	40	10 * 4.5	100	60	15 * 5	9.2	115
175	85	45	12 * 4.5	110	65	18 * 6	10.5	155
