速比：1/100 ～ 1/3600

单位：mm

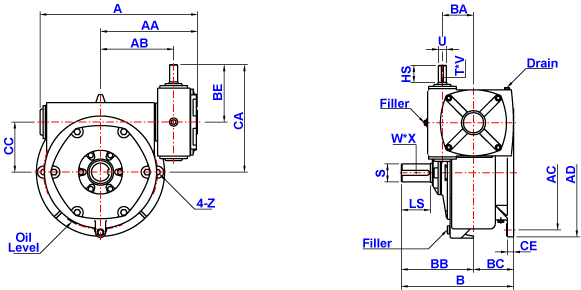

Size	A	AA	AB	AC	AD	B	BA	BB	BC	BE	CA	CC	CE	Z
120/200	653	414	312.5	450	510	495	120	305	190	230	430	200	30	22
135/225	672	425	315	510	580	545	135	345	200	260	485	225	35	27
155/250	786	483	365	570	640	560	155	360	200	286	536	250	35	27
175/300	962	601	473	660	750	645	175	410	235	308	608	300	42	36

Size	Input Shaft			Output Shaft			Oil	Weight	Rating	Download
	HS	U	T * V	LS	S	W * X				CAD	PDF
120/200	65	30	7 * 4	125	70	20 * 7	19	270
135/225	75	35	10 * 4.5	140	80	20 * 7	24	375
155/250	85	40	10 * 4.5	145	90	24 * 8	32	430
175/300	85	45	12 * 4.5	170	95	24 * 8	55	584
