产品名称：蜗轮减速机VSM 50 ~ 175
产品型号：VSM
产品分类：蜗轮减速机
更新日期：2012-10-15
点击：

全国免费热线：400-0838-618

产品详情

蜗轮减速机vsm为单段出力向下入力附法兰减速机.为成大蜗轮减速机系列产品，品质的最大体现为绝大部分用户在购买其它品牌的减速机时要求写好三包，而成大产品的三包对用户来说存在的功能也大不相同，90%以上蜗轮减速机三年内无任何故障，8%的蜗轮减速机为用户在使用过程中因使用不当或自己在更换动力设备时没有能按照规范进行，而发生故障，一部分为运输过程导致的轻微缺陷。
蜗轮减速机vsm工作条件：
    1：转速不得超过1500r/min。
    2、在特殊环境对此机型使用时需要加特殊润滑油，如低于0℃时。而当工作环境温度高于40℃时，必须采取冷却措施。
   维护：一：减速机应定期维修，发现异常或有显著磨损时，必须立即采取有效措施制止，在部件更换时，须更换精度符合标准的部件，更换完成后，应先进行空负荷运转，确定正常后再正式使用。
               二：使用单位应建立合理的维护制度，对减速机的使用善及检修中发现的问题做好仔细的记录。

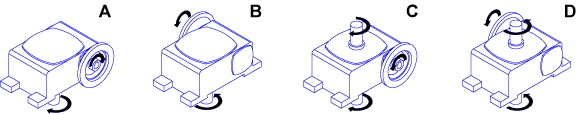

蜗轮减速机vsm轴向图：

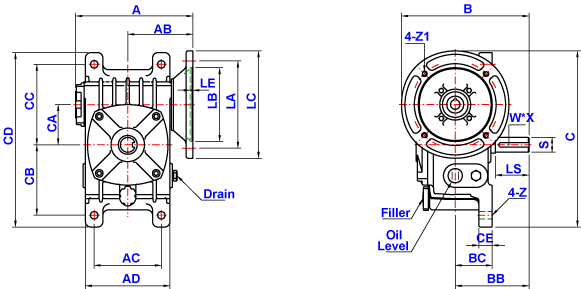

蜗轮减速机vsm详细图纸：

速比 : 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60
		Input-Bore
单位：mm		Input-Bore

Size	A	AB	AC	AD	B	BB	BC	C	CA	CB	CC	CD	CE	Z	Input Bore
															U	T	V
50	174	97	90	116	175	95	50	236	50	93	102	220	18	11	11	4	12.8
															14	5	16
60	177	97	100	126	190	110	55	263	60	105	120	260	20	11	11	4	12.8
															14	5	16
70	213	118	120	156	210	130	65	290	70	120	135	295	20	15	14	5	16
	215	120			230			310							19	6	21.8
80	235	130	140	176	240	140	73	330	80	130	150	320	20	15	19	6	21.8
															24	8	27.3
100	273	140	190	226	270	170	90	375	100	155	180	375	30	15	24	8	27.3
	278	142			295			400							28		31.3
120	339	180	220	266	315	190	100	455	120	185	215	450	30	18	28	8	31.3
135	370	195	260	306	335	210	110	495	135	210	235	495	30	18	28	8	31.3
	378	218			360			520							38	10	41.3
155	430	236	290	336	392	242	140	521	155	145	265	456	30	20	38	10	41.3
175	420	212	320	376	398	248	150	552	175	167	293	516	35	20	38	10	41.3
	465	255			423			577							42	12	45.3

Size	Output Shaft			Flange					HP	Oil	Weight	Rating	Download
	LS	S	W * X	LA	LB	LC	LE	Z1					CAD	PDF
50	40	17	5 * 3	130	110	160	4	M8	0.25	0.4	6.5
									0.5
60	50	22	7 * 4	130	110	160	4	M8	0.25	0.6	9
									0.5
70	60	28	7 * 4	130	110	160	4	M8	0.5	1.1	13
				165	130	210	5	M10	1
80	65	32	10 * 4.5	165	130	200	4	M10	1	1.5	18
									2
100	75	38	10 * 4.5	165	130	200	4	M10	2	3	42
				215	180	250	5	M12	3
120	85	45	12 * 4.5	215	180	250	5	M12	3	5	66
									5
135	95	55	15 * 5	215	180	250	5	M12	5	7.5	90
				265	230	300		15	7.5
155	100	60	15 * 5	265	230	300	4.5	15	7.5	9.2	115
									10
175	110	65	8 * 16	265	230	300	5	M12	10	10.5	155
				300	250	350	6	19	15
