  • 产品名称：蜗轮减速机USX 40/70 ~ 80/135
  • 产品型号：USX
  • 产品分类：蜗轮减速机
  • 更新日期：2012-06-25
  • 点 击：
查看齿轮减速机买前需知 点击这里给我发送消息
分享到：
全国免费热线：400-0838-618

产品详情



速比 : 1/100 ～ 1/3600


Input-Bore
单位：mm

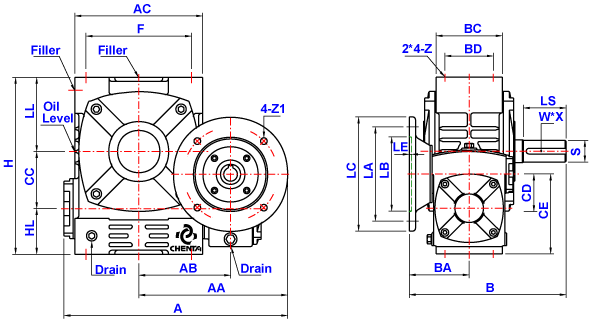

Size A AA AB AC F B BA BC BD CC CD CE H LL HL Z
40/70 290 193 113 154 125 208 78 88 66 70 40 90 205 85 50 3/8 UNC-16
50/80 316 212 132 175 145 280 140 87 75 80 50 110 232 92 60 3/8 UNC-16
60/100 374 241 161 224 187 267 97 116 91 100 60 140 310 130 80 1/2 UNC-13
70/120 431 272 192 264 232 308 118 136 100 120 70 165 370 155 95 5/8 UNC-11
451 292 310 120
80/135 481 311 211 295 264 340 130 154 111 135 80 185 425 185 105 5/8 UNC-11
Size   Output Shaft    Flange   Input Bore
LS S W * X LA LB LC LE Z1 U T V
40/70 60 28 7 * 31 130 110 160 4 M8 11 4 12.8
50/80 65 32 10 * 35.5 130 110 160 4 M8 11 4 12.8
14 5 16.3
60/100 75 38 10 * 41.5 130 110 160 4 M8 11 4 12.8
14 5 16.3
70/120 85 45 12 * 48.5 130 110 160 5 M8 14 5 16.3
165 130 200 M10 19 6 21.8
80/135 95 55 15 * 60.5 165 130 200 5 M10 19 6 21.8
24 8 27.3
Size HP Oil Weight Rating Download
CAD PDF
40/70 0.25 0.65 18
50/80 0.25 1.05 24
0.5
60/100 0.25 1.7 43
0.5
70/120 0.5 3 74
1
80/135 1 4.75 87
2
