  • 产品名称:蜗轮减速机UHX 40/70 ~ 80/135
  • 产品型号:UHX
  • 产品分类:蜗轮减速机
  • 更新日期:2012-06-26
  • 点 击:
查看齿轮减速机买前需知 点击这里给我发送消息
分享到:
全国免费热线:400-0838-618

产品详情






速比 : Ratio : 1/100 ~ 1/3600


Input-Bore

Output-Bore


单位:mm

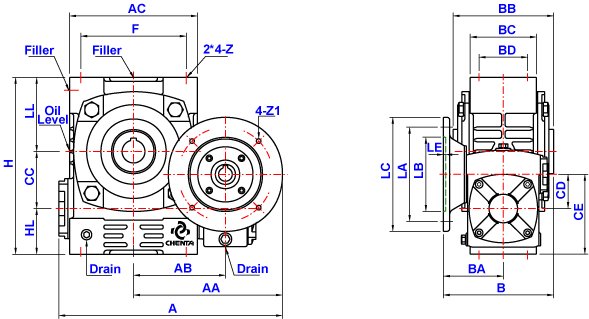

Size A AA AB AC F B BA BB BC BD CC CD CE H HL LL Z
40/70 290 193 113 154 125 150 85 130 88 66 70 40 90 205 50 85 3/8 UNC-16
50/80 316 212 132 175 145 212 140 144 97 75 80 50 110 232 60 92 3/8 UNC-16
60/100 374 241 161 224 187 184 97 175 116 91 100 60 140 310 80 130 1/2 UNC-13
70/120 431 272 192 264 232 218 118 200 136 100 120 70 165 370 95 155 5/8 UNC-11
451 292 220 120
80/135 481 311 211 295 264 245 130 230 154 111 135 80 185 425 105 185 5/8 UNC-11
Size   Input Bore  Output Bore    Flange HP Oil Weight
U T V S W Y LA LB LC LE Z1
40/70 11 4 12.8 30 8 33.5 130 110 160 4 M8 0.25 0.65 18
50/80 11 4 12.8 35 10 38.5 130 110 160 4 M8 0.25 1.05 24
14 5 16.3 0.5
60/100 11 4 12.8 40 12 43.5 130 110 160 4 M8 0.25 1.7 43
14 5 16.3 0.5
70/120 14 5 16.3 45 12 48.5 130 110 160 4 M8 0.5 3 74
19 6 21.8 165 130 200 5 Ml0 1
80/135 19 6 21.8 60 15 65 165 130 200 5 M10 1 4.75 87
24 8 27.3 2
Size Rating Download
CAD PDF
40/70
50/80
60/100
70/120
80/135
