蜗轮减速器UMS为出力中空附法兰蜗轮减速器，入力实心。有以下三种轴向：入力在前，入力在后，双出力。在法兰方向可看到成大的产品logo，有：50.60.70.80.100.120，135几种规格。重量最轻只有8KG，最重的为75KG。有结构紧凑、安装方便、工作平稳可靠、无噪音(特别是单头蜗杆)、自锁性等特点。该蜗轮减速机广泛用于矿山、起重、运输、化工、轻工业等各行业中不同的设备上。
蜗轮减速机UMS选购说明：
一：在选购这款蜗轮减速器前，你需要确定你的蜗轮减速机的减速机比。速比计算公式为：速比=输入转速/输出转速。
二：你需要对蜗轮减速机的输出扭矩进行计算，得出准确数值。
三：确定你的输出力矩。
四：确定你需要50.60.70.80.100.120，135几种规格中的那一种规格。
蜗轮减速机UMS安装说明：在进行减速机的安装时最好由专业人仕进行安装，如无，那你需要自行确认以下几点：
一：确定这一蜗轮减速机的型号、功率、速比以及轴方向是否是与你目前需要安装的其它设备对应的。避免造型时正确，安装时把型号混淆的事件发生。
二：检查蜗轮减速机内部油量情况，看是否出现在运输过程中有油的渗出。
三：在使用连轴器连接时，请确保你的两轴务必对中。低座的固定一定要牢固。
四：安装环境是否超出蜗轮减速机的使用范围，如：室温是否超出0--40度。

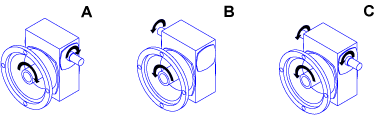

蜗轮减速机UMS轴向图：

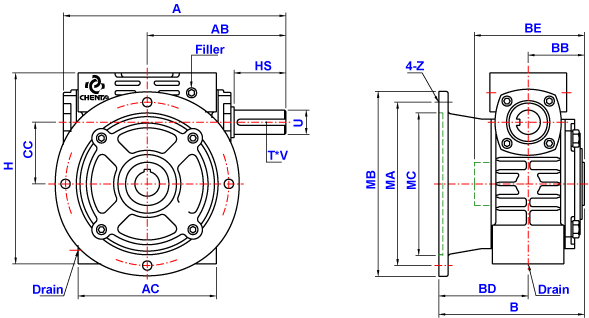

蜗轮减速机UMS详细图纸：




速比 : 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60
		Input-Bore
单位：mm

Size	A	AB	AC	B	BB	BD	BE	CC	H	MA	MB	MC	Z
50	181	107	115	151	55	81	110	50	150	150	180	130	11
60	204	124	127	154.5	58.5	96	117	60	177	150	180	130	11
70	234	140	154	180	65	115	130	70	205	215	250	180	15
80	265	160	175	177	72	105	144	80	232	215	250	180	15
100	325	192	224	232	87.5	144.5	175	100	310	265	300	230	15
120	389	230	264	245	100	145	200	120	370	300	350	250	19
135	435	260	310	290	115	175	230	135	425	350	400	300	19

Size	Input Shaft			Output Bore		Oil	Weight	Rating	Download
	HS	U	T * V	S	W * V				CAD	PDF
50	30	12	4 * 2.5	20	5 * 22.3	0.26	8
60	40	15	5 * 3	25	7 * 28	0.4	11
70	40	18	5 * 3	30	8 * 33.5	0.7	16
80	50	22	7 * 4	35	10 * 38.5	1.15	21
100	50	25	7 * 4	40	12 * 43.5	2.2	40
120	65	30	7 * 4	45	12 * 48.5	4.8	52
135	75	35	10 * 4.5	60	15 * 65	6.3	75
