  • 产品名称:蜗轮减速机DNM 60 ~ 70
  • 产品型号:DNM
  • 产品分类:蜗轮减速机
  • 更新日期:2012-07-10
  • 点 击:
查看齿轮减速机买前需知 点击这里给我发送消息
分享到:
全国免费热线:400-0838-618

产品详情

  蜗轮减速机DNM 60 ~ 70为出力实心附短法兰,入力附法兰减速机,即长法兰端为入力端,在出力方向带有实心轴。在下图的详细图纸中,可以看到:“BC”。此为伸出部分的实心轴。产品全部使用商品质油封,减速机蜗轮材质均采用商品质:ALBC3铝青铜制造而成,经调擀高周波处理,对产品的耐磨性提供了有效的保证,蜗杆材料的好坏也是蜗轮减速机寿命及性能最直接的体现。它有两种安装方式可以选择,在造型时你需要结合下面的轴向图及你的实际安装环境进行选择。
以下为除蜗轮减速机DNM 60 ~ 70以外的成大蜗轮减速机其它型号:
ASS单段入力实心在下
ASM/ASN单段入力在下附法兰
ASF单段入力,出力实心
ASX双段入力附法兰
BSS单段入力在上附法兰
BSM/BSN单段入力在上附法兰
CSS单段入力实心向上
CSM单段入力向上附法兰
CHS单段出力中空入力实心向上
CHM单段出力中空入力向上附法兰
WSM单段水车专用
ESS单段出力向上
ESM/ESN单段出力向上入力附法兰
ESF双段出力向上

ESX双段出力向上力力附法兰
VSS单段出力向下
VSM单段出力向下
VSF双段出力向下
VSX双段出力向下入力附法兰
DMM单段出力内孔式入力附法兰
DLM出力实心长法兰入力附法兰
BCB刹车离合器型入力实心
BSV无段变速器型入力,出力实心
USS单段万向型入力,出力实心
USM单段万向型入力附法兰型
USF双段万向型入力,出力附法兰
USX双段万向型入力附法兰

UHS单段万向型出力中空轴
UHM单段万向型出力中空轴
UHF双段万向型出力中空轴
UHX双段出力中空轴,入力附法兰
UCS单段出力中空大盖具固定孔
UCM出力中空具固定孔,入力附法兰
UCF双段出力中空具固定孔
UCX出力中空具固定孔,入力附法兰
UMS出力中空附法兰入力实心
UMM出力中空附法兰入力附法兰
UMF双段出力中空附法兰入力实心
UMX双段出力中空,入力,出力附法兰
BASE万向型之底座

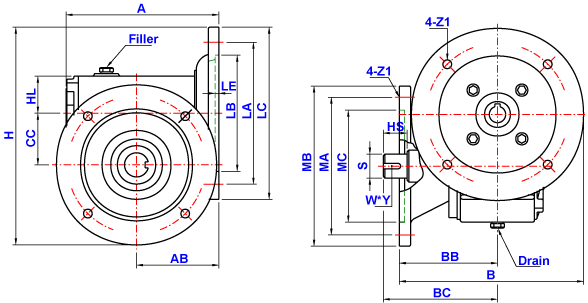

蜗轮减速机DNM 60 ~ 70轴向图:

                                                             蜗轮减速机DNM 60 ~ 70轴向图
蜗轮减速机DNM 60 ~ 70图纸详细参数:
蜗轮减速机DNM 60 ~ 70图纸详细参数


速比:1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60


Input-Bore

单位:mm
Size A AB B BB BC CC H HL MA MB MC Z   Input Bore
U T V
60 170 88 207 127 162 60 220 42 130 160 110 12 14 5 16
178 95.5 227 240 19 6 21.8
70 213 105 250 150 185 70 250 52 130 160 110 12 24 8 27.3
Size   Output Shaft    Flange HP Oil Weight Rating Download
LS S W * Y LA LB LC LE Z1 CAD PDF
60 35 28 7 * 4 130 110 160 4 M8 0.5 0.4 12
165 130 200 M10 1
70 35 28 7 * 4 165 130 200 5 M10 2 0.7 18
