产品名称：蜗轮减速机ASF100/155～155/250
产品型号：ASF
产品分类：蜗轮减速机
更新日期：2012-07-09
点击：

全国免费热线：400-0838-618

产品详情

蜗轮减速机ASF100/155～155/250 也为双段减速机，入力，出力轴均为实心。双段的特征你从此减速机图片上即可看出它有一大一小两个箱体。安装方式为卧式。100/155～155/250为型号。范围可以从40--450不等。
此蜗轮减速机ASF100/155～155/250可以有以下六种轴向，每一种轴向对应一种安装方式，即不同的安装环境。当你在进行减速机选择时，你需要结合你的实际使用环境进行选择。只有这样，你才可能选购到适合的安装方式的减速机。如在轴向上造成错误的选择，那么购买者就需要自行承担往返的物流费用，以及耽误不必要的时间。如在选择时对轴向等问题不是很明白，可以致电成大公司技术人员。

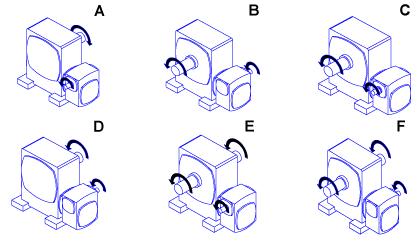

蜗轮减速机ASF100/155～155/250轴向图：

有的人会把蜗轮减速机叫蜗轮蜗杆减速机，两者其实是一个产品，只是称呼不同。蜗轮减速机属于蜗轮蜗杆结构，当然就是说有蜗轮，就会有蜗杆了，所以蜗轮减速机也就是蜗轮蜗杆减速机了。
在安装环境空间比较小，或者对设备整体处形尺寸有严格要求时，你需要参考以下图纸，确定产品各部位尺寸，以保证你的安装能达到理想的效果。

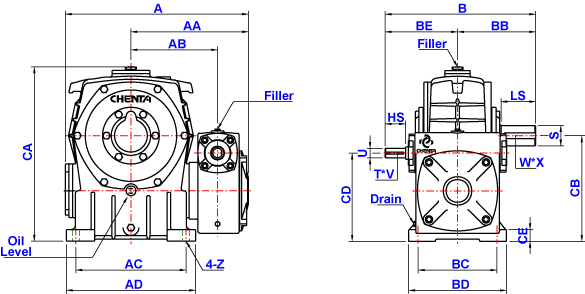

蜗轮减速机ASF100/155～155/250轴向图处形详细尺寸图：

速比：1/100 ～ 1/3600

单位：mm

Size	A	AA	AB	AC	AD	B	BB	BC	BD	BE	CA	CB	CD	CE	Z
100/155	540	340	257	320	385	434	242	220	280	192	487	290	235	30	20
120/175	585	376	275	350	410	478	248	250	310	230	553	335	280	37	24
120/200	660	414	312.5	350	420	535	305	280	350	230	637	390	310	30	22
135/225	672	425	315	390	470	605	345	330	410	260	680	415	325	35	27
155/250	750	483	365	440	520	646	360	380	440	286	742	450	355	40	27

Size	Input Shaft			Output Shaft			Oil	Weight	Rating	Download
Size	HS	U	T * V	LS	S	W * X	Oil	Weight	Rating	CAD	PDF
100/155	50	25	7 * 4	100	60	15 * 5	6.1	135.5
120/175	65	30	7 * 4	110	65	18 * 6	9.2	195.8
120/200	65	30	7 * 4	125	70	20 * 7	14.7	258
135/225	75	35	10 * 4.5	140	80	20 * 7	17.2	367
155/250	85	40	10 * 4.5	145	90	24 * 8	22	428
