  • 产品名称：蜗轮减速机BSN
  • 产品型号：BSN
  • 产品分类：蜗轮减速机
  • 更新日期：2012-06-21
  • 点 击：
查看齿轮减速机买前需知 点击这里给我发送消息
分享到：
全国免费热线：400-0838-618

产品详情

速比： 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60


Input-Bore
单位：mm

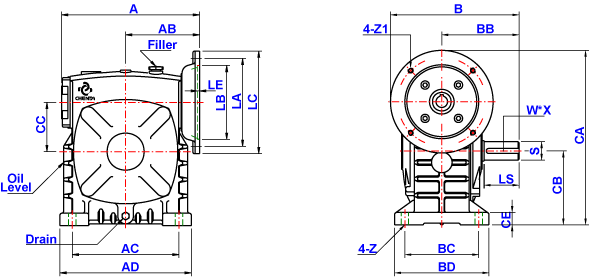

Size A AB AC AD B BB BC BD CA CB CC CE Z   Input Bore
U T V
50 170 97 110 140 175 95 95 120 210 80 50 18 11 11 4 12.8
14 5 16
60 177 97 120 150 190 110 105 130 230 90 60 20 11 11 4 12.8
14 5 16
70 213 118 150 190 210 130 115 150 255 105 70 22 15 14 5 16
215 120 230 275 19 6 21.8
80 234 130 180 220 240 140 135 170 300 120 80 20 15 19 6 21.8
24 8 27.3
100 273 140 220 270 270 170 155 190 350 150 100 25 15 24 8 27.3
278 142 295 375 28 31.3
120 339 180 260 320 315 190 180 230 425 180 120 30 18 28 8 31.3
135 370 195 290 350 335 210 200 250 475 215 135 30 18 28 8 31.3
390 218 360 500 38 10 41.3
Size  Output Shaft    Flange HP Oil Weight Rating Download
LS U W * X LA LB LC LE Z1 CAD PDF
50 40 17 5 * 3 130 110 160 4 M8 0.25 0.22 7.2
0.50
60 50 22 7 * 4 130 110 160 4 M8 0.25 0.32 10
0.50
70 60 28 7 * 4 130 110 160 4 M8 0.50 0.55 15
165 130 200 5 M10 1.00
80 65 32 10 * 4.5 165 130 200 4 M10 1.00 0.77 20.2
2.00
100 75 38 10 * 4.5 165 130 200 5 M10 2.00 1.53 39.5
215 180 250 M12 3.00
120 85 45 12 * 4 5 215 180 250 5 M12 3.00 2.4 65
5.00
135 95 55 15 * 5 215 180 250 5 M12 5.00 3.25 85.2
265 230 300 15 7.50
