  • 产品名称:蜗轮减速机ASS155-250
  • 产品型号:ASS
  • 产品分类:蜗轮减速机
  • 更新日期:2012-12-12
  • 点 击:
查看齿轮减速机买前需知 点击这里给我发送消息
分享到:
全国免费热线:400-0838-618

产品详情

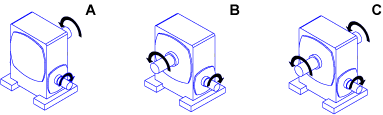

蜗轮减速机ASS155-250 安装方向:

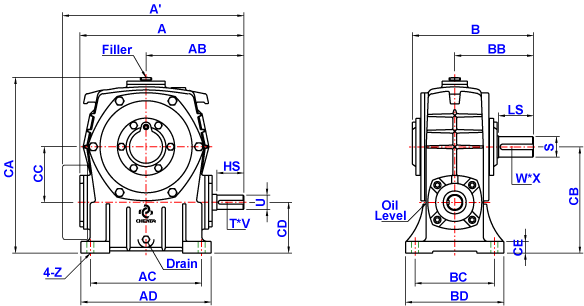

蜗轮减速机ASS155-250尺寸图:

速比:1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60
单位:mm
Size A' A AB AC AD B BB BC BD CA CB CC CD CE Z
155 *** 479 286 320 400 377 242 220 280 487 290 155 135 30 20
175 *** 517 308 350 410 381 248 250 310 536 335 175 160 37 20
200 697 *** 357 350 420 479 305 280 350 637 390 200 190 30 22
225 720 *** 361 390 470 530 345 330 410 670 415 225 190 35 27
250 815 *** 420 440 520 565 360 380 440 742 450 250 200 40 27
Size   Input Shaft   Output Shaft Oil Weight Rating Download
HS U T * V LS S W * X CAD PDF
155 85 40 10 * 4.5 100 60 15 * 5 4.1 115
175 85 45 12 * 4.5 110 65 18 * 6 5.8 158
200 95 50 12 * 4.5 125 70 20 * 7 6.5 210
225 95 55 15 * 5 140 80 20 * 7 7 282
250 110 60 15 * 5 145 90 24 * 8 9 337
