  • 产品名称:蜗轮减速机ESX 120/200 ~ 175/300
  • 产品型号:ESX
  • 产品分类:蜗轮减速机
  • 更新日期:2012-06-25
  • 点 击:
查看齿轮减速机买前需知 点击这里给我发送消息
分享到:
全国免费热线:400-0838-618

产品详情




                                                               速比:1/100 ~ 1/3600


Input-Bore

                                                                       单位:mm

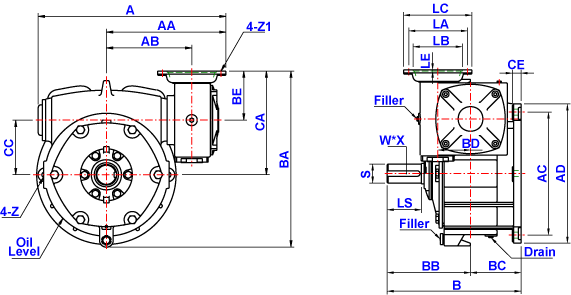

Size A AA AB AC AD B BA BB BC BD BE CA CC CE Z
120/200 687 437 312 450 510 495 645 305 190 120 180 380 200 30 77
135/225 692 440 315 510 580 545 719 345 200 135 195 420 225 35 27
717 465 742 218 443
155/250 817 515 365 570 640 560 812 360 200 155 236 486 250 35 27
175/300 983 623 473 660 750 645 890 410 235 175 212 512 300 42 36
1008 648 930 255 555
Size   Input Bore   Output Shaft    Flange HP Oil Weight
U T V LS S W * X LA LB LC LE Z1
120/200 28 8 31.3 125 70 20 * 7 215 180 250 5 M12 3 19 270
5
135/225 28 8 31.3 140 80 20 * 7 215 180 250   Ml2 5 24 375
38 10 41.3 265 230 300 5 15 7.5
155/250 38 10 41.3 145 90 24 * 8 265 230 300 5 15 7.5 32 430
10
175/300 38 10 41.3 170 95 24 * 8 265 230 300 5 M12 10 55 584
42 12 45.3 300 250 350 6 19 15
Size Rating Download
CAD PDF
120/200
135/225
155/250
175/300
