  • 产品名称:蜗轮减速机ESX 50/80 ~ 120/175
  • 产品型号:ESX
  • 产品分类:蜗轮减速机
  • 更新日期:2012-06-25
  • 点 击:
查看齿轮减速机买前需知 点击这里给我发送消息
分享到:
全国免费热线:400-0838-618

产品详情



                                                                     速比:1/100 ~ 1/3600
                                                                               单位:mm

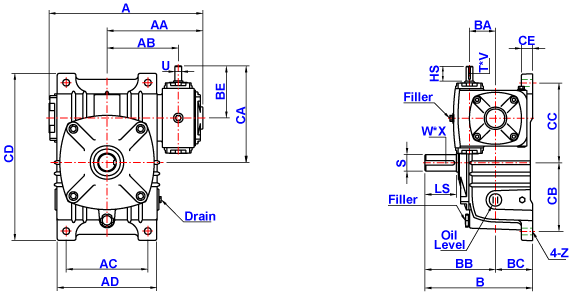

Size A AA AB AC AD B BA BB BC BE CA CB CC CD CE Z
50/80 289 184 132 140 176 213 50 140 73 107 187 130 150 320 20 15
60/100 352 219 161 190 226 260 60 170 90 124 224 155 180 375 30 15
70/120 417 258 192 220 266 290 70 190 100 140 260 185 215 450 30 18
80/135 462 287 211 260 295 320 80 210 110 160 295 210 235 495 35 18
100/155 540 349 257 290 336 382 100 242 140 192 347 145 265 456 30 20
120/175 585 376 275 320 376 398 120 248 150 230 405 167 293 516 35 20
Size   Input Shaft   Output Shaft Oil Weight Rating Download
HS U T * V LS S W * X CAD PDF
50/80 30 12 4 * 2.5 65 32 10 * 4.5 1.8 24
60/100 40 15 5 * 3 75 38 10 * 4.5 3.8 52
70/120 40 18 5 * 3 85 45 12 * 4.5 6 75
80/135 50 22 7 * 4 95 55 15 * 5 8.5 105
100/155 50 25 7 * 4 100 60 15 * 5 12 135
120/175 65 30 7 * 4 110 65 18 * 6 15 192
