  • 产品名称:蜗轮减速机UMX40/70-80/135
  • 产品型号:UMX
  • 产品分类:蜗轮减速机
  • 更新日期:2012-07-20
  • 点 击:
查看齿轮减速机买前需知 点击这里给我发送消息
分享到:
全国免费热线:400-0838-618

产品详情

  蜗轮减速机UMX40/70-80/135为双段出力中空蜗轮减速机,在出力,及入力方向均附有法兰,从下图即可看出它的双段减速结构。型号表示符:UMX中的X即表示双段+马达直结法兰。它有以下四种安装方向。具体可参考下图。双段减速机即通常说的二级传动减速机,可以这样去理解它的速比:用第一段的速比*第二段的速比。在多级传动中,一级速比最小,二级速比高,三级速比最高。
  蜗轮减速机UMX40/70-80/135型号有:40-70.50-80.60-100.70-120.80-135几种。速比:1/100---1/3600.马力:1/4HP1/2HP.1HP.2HP几种。重量在20--92KG之间。除此型号双段减速机外,成大其它型号双段减速机有:
ESF双段出力向上
ESX双段出力向上力力附法兰
VSS单段出力向下
VSM单段出力向下
VSF双段出力向下
VSX双段出力向下入力附法兰
USF双段万向型入力,出力附法兰
USX双段万向型入力附法兰
UHF双段万向型出力中空轴
UHX双段出力中空轴,入力附法兰
UCF双段出力中空具固定孔
UMF双段出力中空附法兰入力实心
UMX双段出力中空,入力,出力附法兰
当对轴向及是否带法兰有不同需求时,可以参考以上型号。
成大减速机特点有:
 NEMA 及 IEC 标准
 速比范围 5:1 到 3,600:1
 马力范围 1/4 HP 到 300 HP
 高品质双唇油封
 蜗杆采用S45C中碳钢经硬化热处理后,牙面齿型研磨
 300型(含)以上,蜗杆采用SCM440铬钼合金钢,经调质高周波处理,牙面齿形研磨。
 蜗轮材质采用高品质之ALBC3铝青铜,具有最佳耐磨性
 机体外壳采高强度之FC-20灰口铸铁
 300型(含以上),机体外壳采更高强度之FCD45球状石墨铸铁
 入立轴承使用圆锥滚子轴承
 万用型具活动式底座
 工业用重负载型使用寿命长

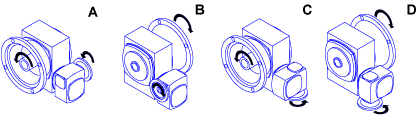

蜗轮减速机UMX40/70-80/135轴向图:

蜗轮减速机UMX40/70-80/135轴向图

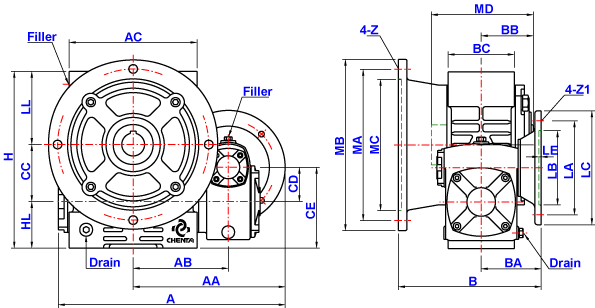

蜗轮减速机UMX40/70-80/135详细图纸:
蜗轮减速机UMX40/70-80/135详细图纸


速比 : 1/100 ~ 1/3600


Input-Bore

Output-Bore


单位:mm
Size A AA AB AC B BA BB BC CC CD CE H HL LL Z
40/70 290 193 113 154 200 73.5 65 88 70 40 90 205 50 85 15
50/80 316 212 132 175 202 97 72 97 80 50 110 232 60 92 15
60/100 374 241 161 224 241.5 97 87.5 116 100 60 140 310 80 130 15
70/120 431 272 192 264 263 118 100 136 120 70 165 370 95 155 19
451 292 265 120
80/135 481 311 211 295 305 130 115 154 135 80 185 425 105 185 19
Size   Input Bore   Output Bore    Flange
U T V S W Y LA LB LC LE Z1
40/70 11 4 12.8 30 8 33.5 130 110 160 4 M8
50/80 11 4 12.8 35 10 38.5 130 110 160 4 M8
14 5 16.3
60/100 11 4 12.8 40 12 43.5 130 110 160 4 M8
14 5 16.3
70/120 14 5 16.3 45 12 48.5 130 110 160 4 M8
19 6 21.8 165 130 200 5 M10
80/135 19 6 21.8 60 15 65 165 130 200 5 M10
24 8 27.3
Size HP MB MA MC MD Oil Weight Rating Download
CAD PDF
40/70 0.25 250 215 180 130 0.65 20
50/80 0.25 250 215 180 144 1.05 27
0.5
60/100 0.25 300 265 230 175 1.7 47
0.5
70/120 0.5 350 300 250 200 3 78
1
80/135 1 400 350 300 230 4.75 92
2
