产品名称：蜗轮减速机DLM 60 ~ 70
产品型号：DLM
产品分类：蜗轮减速机
更新日期：2012-07-10
点击：

全国免费热线：400-0838-618

产品详情

蜗轮减速机DLM 60 ~ 70属于成大蜗轮减速机系列产品，从产品图上可以看到其法兰外形较为特别，属较少使用的长法兰，在此产品的入力端也附有法兰，长法兰端为出力端，带有实心出力轴。长法兰长度在：253MM--339MM之间。具体尺寸需要参考下面的参数表。在下图的顶部，你可以看到有一个：filler的注释，此处为此减速机的流油孔，在产品安装环境有一定的要求时，就需要考虑你需要的产品所需要的流油孔位置在何地更好。有的产品对安装方式有特殊需求时，可能需要单独开注油孔。当产品没有按照设计之安装方式进行安装时，有可能出现漏油现象。
适用于蜗轮减速机DLM 60 ~ 70的配件通用说明：

NEMA 及 IEC 标准
速比范围 5:1 到 3,600:1
马力范围 1/4 HP 到 300 HP
高品质双唇油封
蜗杆采用S45C中碳钢经硬化热处理后，牙面齿型研磨
300型（含）以上，蜗杆采用SCM440铬钼合金钢，经调质高周波处理，牙面齿形研磨。
蜗轮材质采用高品质之ALBC3铝青铜，具有最佳耐磨性
机体外壳采高强度之FC-20灰口铸铁
300型（含以上），机体外壳采更高强度之FCD45球状石墨铸铁
入立轴承使用圆锥滚子轴承
万用型具活动式底座
工业用重负载型使用寿命长

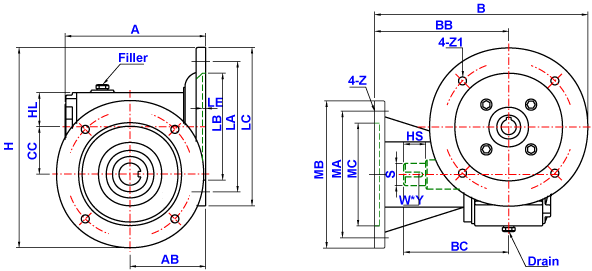

以下为蜗轮减速机DLM 60 ~ 70轴向图。在选择时请认真对照。

在以下的蜗轮减速机DLM 60 ~ 70详细图纸中，你可以对照下面的参数对每一个产品尺寸进行查询。产品图如有更新，侧在购买时你需要与成大工作人员事先确定产品图纸是否有变动。

速比：1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60
		Input-Bore
单位：mm		Input-Bore

Size	A	AB	B	BB	BC	CC	H	HL	MA	MB	MC	Z	Input Bore
													U	T	V
60	170	88	296	216	162	60	232.5	42	160	185	130	15	14	5	16
	178	95.5	316				252.5						19	6	21.8
60	170	88	253	173	162	60	232.5	42	160	185	130	15	14	5	16
	178	95.5	273				252.5						19	6	21.8
70	213	105	339	239	185	70	262.5	52	165	185	140	14	24	8	27.3

Size	Output Shaft			Flange					HP	Oil	Weight	Rating	Download
	HS	S	W * V	LA	LB	LC	LE	Z1					CAD	PDF
60	35	28	7 * 4	130	110	160	4	M8	0.5	0.4	12
				165	130	200		M10	1
60	35	28	7 * 4	130	110	160	4	M8	0.5	0.4	12
				162	130	200		M10	1
70	35	28	7 * 4	165	130	200	5	M10	2	0.7	18
