产品名称：蜗轮减速机ASF50/80～80/135
产品型号：ASF
产品分类：蜗轮减速机
更新日期：2012-07-09
点击：

全国免费热线：400-0838-618

产品详情

蜗轮减速机ASF50/80～80/135为双段入力，出力实心减速机，有以下A,B,C,D,E,F,六种安装方向。在选择此款减速机型号时你可以选择带出力轴，或不带入力轴，及条例你需要的安装方向。这需要接合你实际的安装环境而定。

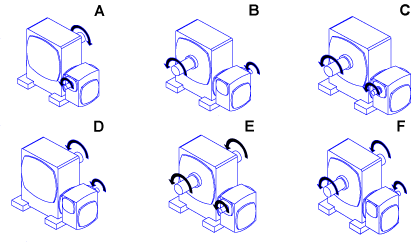

以下为：蜗轮减速机ASF50安装方向图：

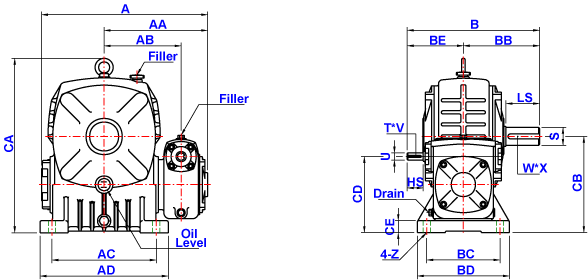

在确定安装方向后，你还需要知道你的连接设备是否为标准设备，或者都为成大的产品，因部份厂商生产的马达，电机等没有按照标准生产。在下图你可以了解到此减速机的键宽，轴心距等重要参数。其它在蜗轮减速机选购时所需的各种工程换算，请自行完成，你也可以咨询成大减速机技术支持人员。以下为：蜗轮减速机ASF50/80～80/135详细图纸及对应的参数：

以下为蜗轮减速机ASF50/80～80/135对应的参数：

速比：1/100 ～ 1/3600

单位：mm

Size	A	AA	AB	AC	AD	B	BB	BC	BD	BE	CA	CB	CD	CE	Z
50/80	286	184	132	180	220	247	140	135	170	107	278	160	130	23	15
60/100	352	219	161	220	270	294	170	155	190	124	372	200	160	25	15
70/120	417	258	192	260	320	330	190	180	230	140	430	240	190	30	18
80/135	463	287	211	290	350	370	210	200	250	160	491	270	215	30	18

Size	Input Shaft			Output Shaft			Oil	Weight	Rating	Download
Size	HS	U	T * V	LS	S	W * X	Oil	Weight	Rating	CAD	PDF
50/80	30	12	4 * 2.5	65	32	10 * 4.5	1.2	23.8
60/100	40	15	5 * 3	75	38	10 * 4.5	2.2	46.6
70/120	40	18	5 * 3	85	45	12 * 4.5	3.2	73.5
80/135	50	22	7 * 4	95	55	15 * 5	4.3	97.7
