齿轮减速机齿轮副建模与运动仿真分析二：Pro/Mechanism运动学仿真模块
要做好齿轮减速机齿轮副建模与运动仿真分析，我们需要对Pro/Mechanism运动学仿真模块有一定的了解，只有了解了它的装配方式，和其运动仿真，才能灵活的对齿轮副进行建模。

机构运动仿真是在Pro/Mechanism模块中进行的，其主要功能有装配和运动关系设置等。根据机构运动仿真的特点，可以把机构运动仿真分成4个部分:创建机构、添加驱动器、进行机构仿真以及分析仿真结果。
齿轮减速机仿真分析之：Pro/Mechanism运动学仿真模块01：装配

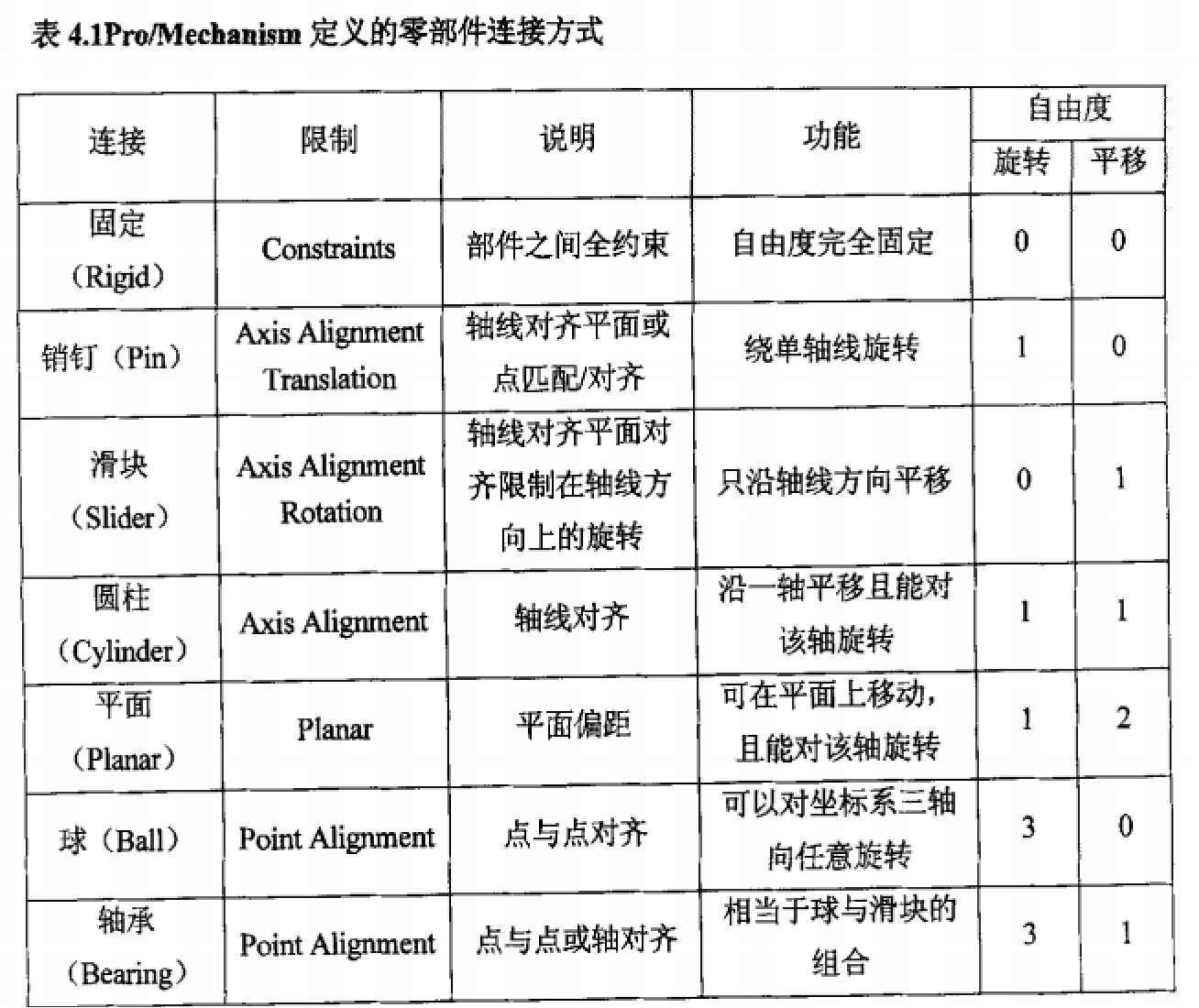

在Pro/Mechanism模块中要实现组件间的运动仿真，首先要对零部件的连接关系进行设置。Pro/Mechanism模块共有7种连接到定义方式，如表4.1所示。
Pro/Mechanism定义的零部件连接方式

按上述7种关系装配完机构后，通过设置各个部件的运动副，在Pro/Mechanism模块中可以进行下面几种运动副德设置，将它们组合起来就能够完成机构中的各种运动。
齿轮减速机仿真分析之：Pro/Mechanism运动学仿真模块02：减速机齿轮啮合运动仿真
分别选定主、从东齿轮的轴线，并在给定的图表中通过选择自定义格式后，分别输入主、从动齿轮齿数，即可实现两齿轮间的啮合运动。
