行星齿轮减速机精度要求

发布日期:2013-01-25 16:24 点击: 文章来源: http://www.chentachina.com/ 文章作者:网站编辑

分享到:
      分析和实践经验表明,对行星齿轮减速机质量影响较大的因素有:齿轮加工精度、行星轮孔距偏差、行星架和中心轮的偏心、机体和机盖各配合表面的同轴度等。齿轮的材料和热处理性能要求也是影响传动承载能力、使用寿命和经济效果的重要条件。要合理地控制这些因素,必须针对具体情况具体考虑。过高的技术要求时不经济的;而过低的技术要求则降低传动的承载能力和使用寿命。

齿轮精度及技术要求

1、精度等级

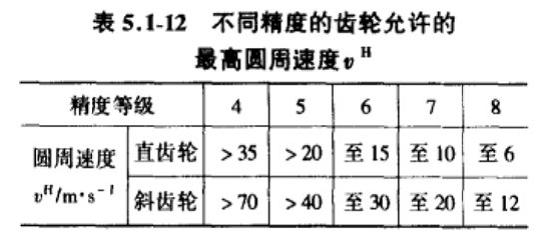

      行星齿轮减速机中大部分采用圆柱齿轮。在具有合理的均载机构的行星齿轮传动装置中,不同精度的齿轮允许的最高圆周速度vH 由表5.1-12确定。
不同精度齿轮最高圆周速度
     齿轮精度的检验项目及极限偏差数值应符合GB/T 10095《渐开线圆柱齿轮精度标准》的规定。
     一般情况下,推荐低速重载行星齿轮减速机的外齿齿轮精度不低于6级;内齿圈精度不低于7级;在高速行星齿轮传动中;太阳轮和行星轮的精度不低于5级,内齿轮不低于6级。

2、齿轮副的侧隙
      对于行星齿轮传动,根据经验,按不同用途的传动,在润滑与冷却正常的情况下,推荐采用最小侧隙。
      最小侧隙主要是为了润滑和补偿热变形、零件加工误差和弹性变形等,以保证传动工作正常,不发生卡死现象。

3、对行星轮的要求
      行星轮的偏心,对传动的质量影响最大,所以对齿圈径向圆跳动公差应从严要求。
      从有利于行星轮间载荷均匀分配出发,同一传动中个行星轮的齿厚(或公法线)实际尺寸应尽量相等。这可以采用具有砂轮自动休整和补偿机构的磨齿机进行磨齿,保证砂轮和被磨齿轮的相对位置不变,或一组行星轮同时磨齿,则被磨齿轮的公法线长度也不变,从而即可控制各行星轮齿厚的一致性。对于不磨齿的调制齿轮,可以采用几个行星轮装在一个心轴上一次滚齿,并打上位置标记,以便用按号装配的办法来保证各行星轮齿厚基本一致。在成批生产中亦可按齿厚的实际尺寸进行分组,将齿厚接近相等的行星轮装在一起,即进行选配。
在高速行星齿轮传动中,为减小离心力的营销,行星轮之间的质量差要严格控制,推荐质量不大于0.8~1g。

      行星齿轮传动装置的制造精度要比定轴齿轮传动高一些。这主要是为了保证行星轮间的载荷均衡,即使是对于具有均载机构的传动,这一点也不能忽视。况且当前的齿轮减速机的发展方向之一就是高精度,而行星齿轮减速机中,齿轮尺寸相对小一些,这将有利于磨齿和实现高精度。
